Общие понятия

Термин

Определение

Замочно-скобяное изделия

Изделие, служащее для соединения оконных створок и дверных полотен с коробками, а также для закрывания, запирания, фиксирования и украшения окон и дверей.

Левое замочно-скобяное изделие

Изделие, применяемое для правой двери или окна.

Правое замочно-скобяное изделие

Изделие, применяемое для левой и правой двери или окна.

Универсальное замочно-скобяное изделий

Изделие, укрепленное на поверхности двери или окна.

Накладное замочно-скобяное изделие

Изделие, врезанное в дверь или окно и выступающее над их поверхностью

Полуврезное замочно-скобяное изделие

Изделие, полностью врезанное в дверь или окно, лицевая поверхность которого находится в одной плоскости с торцом двери или окна или ниже ее.

Врезное замочно-скобяное изделие

Количество различных комбинаций его запирающего устройства, каждая из которых соответствует только определенному ключу или коду.

Секретность замка

Количество различных комбинаций его запирающего устройства, каждая из которых соответствует только определенному ключу или код.

Понятия деталей

Термин

Определение

 Корпус

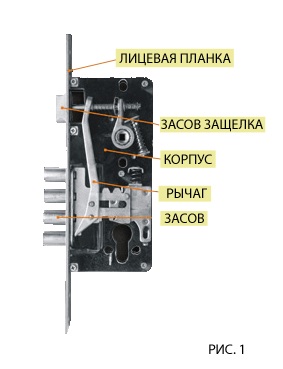

Основная деталь изделия, внутри которой помещаются детали его механизма рис. 1

Крышка

Деталь, закрывающая корпус изделия.

Лицевая планка

Деталь врезного замочно-скобяного изделия, служащая для направления засова и крепления этого изделия к двери или окну рис. 1

Запорная планка

Деталь, в которую входит засов или засов-защелка при запирании или фиксировании окна или двери.

Засов

Деталь замка, завертки или задвижки, служащая для обеспечения запирания дверей или окон посредством входа в запорную планку рис. 1

Засов-защелка

Деталь защелки, служащая для фиксирования дверей посредством входа в запорную планку рис. 1

Сувальда замка

Деталь замка, служащая для застопоривания засова замка в определенном положении и приводимая в действие ключом.

Рычаг замка

Деталь замка, служащая для управления засовом-защелкой при открывании и запирании двери ключом рис. 1

Стержень замка

Деталь замка, служащая для передачи крутящего момента от ручки замка к засову-защелке.

Эксцентрик замка

Деталь замка, служащая для преобразования вращательного движения ручки замка в возвратно-поступательное движение засова-защелки.

Цилиндр цилиндрового механизма

Деталь цилиндрового механизма, в которой помещены рабочие штифты, определяющие секретность замка.

Кулачок цилиндрового механизма

Деталь цилиндрового механизма, служащая для передвижения засова.

Штифт цилиндрового механизма

Деталь цилиндрового механизма, являющаяся рабочим или стопорным элементом в цилиндровом механизме.

Штанга завертки

Деталь завертки, служащая для обеспечения плотного закрывания створки окна в двух точках.

Рычаг закрывателя

Деталь дверного закрывателя верхнего расположения, служащая для передачи крутящего момента пружины закрывателя к двери.

Понятия изделий

Рисунок

Термин

Определение

Замок

Изделие, служащее для запирания дверей, имеющее сложную комбинацию запирающих устройств или ра­бочих штифтов, обеспечивающих блокировку.

Защелка

Изделие, служащее для фиксирования дверей и удержания их в определенном положении.

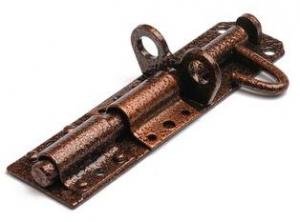

Задвижка

Изделие, служащее для запирания дверей и окон с одной стороны при помощи возвратно-поступательного движения засова.

Завертка

Изделие, служащее для запирания дверей и окон с одной стороны при помощи вращения ручки.

Фрамужный механизм

Изделие, служащее для открывания и закрывания высокорасположенных или крупногабаритных окон и состоящее из системы рычагов или других механизмов, приводимых в действие вручную.

Поворотно-откидное уст­ройство

Изделие, служащее для открывания и закрывания окон вокруг вертикальной и горизонтальной оси вращения.

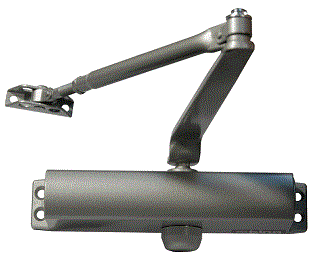

Дверной закрыватель верхнего расположения

Изделие, служащее для обеспечения автоматического закрывания дверей с дополнительным торможением перед полным закрыванием двери и установленное на верхней части двери и коробки.

Дверной закрыватель нижнего расположения

Изделие, служащее для обеспечения вращения и закрывания двери и установленное ниже поверхности пола помещения.

Ручка

Изделие, служащее для открывания, закрывания и перемещения дверей или окон.

Петля

Изделие, служащее для соединения дверей и окон с коробками и обеспечивающее открывание и закрывание дверей, окон, фрамуг и форточек.

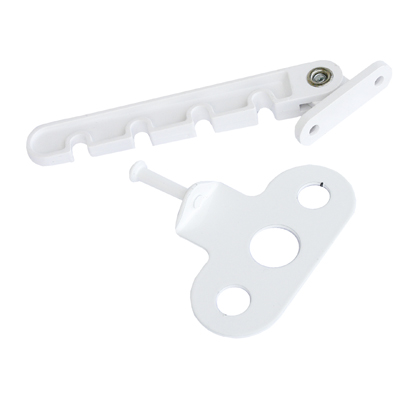

Дверной (оконный) фиксатор

Изделие, служащее для фиксирования или ограничения движения дверей (окон) в определенном положении.

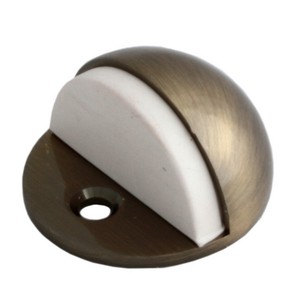

Дверной (оконный) упор

Изделие, служащее для предохранения внутреннего стекла окна от разбивания ручкой, установленной на наружном переплете окна, или повреждения стены помещения от ручки двери.

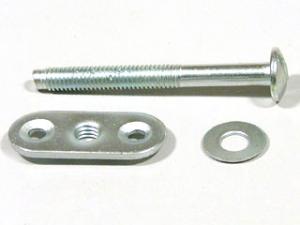

Стяжка

Изделие, служащее для обеспечения плотного соединения створок спаренных дверей или окон.

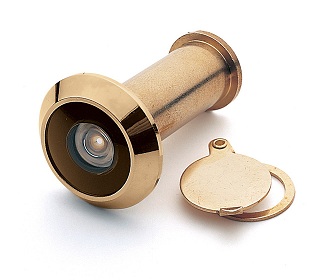

Глазок

Изделие, служащее для осмотра пространства изнутри помещения без открывания двери.

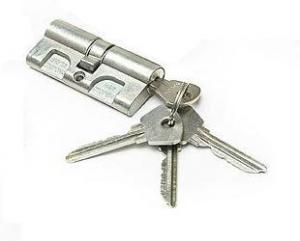

Цилиндровый механизм

Односторонний или двусторонний механизм, применяемый в качестве узла замка, конструкция которого обеспечивает секретность замка.

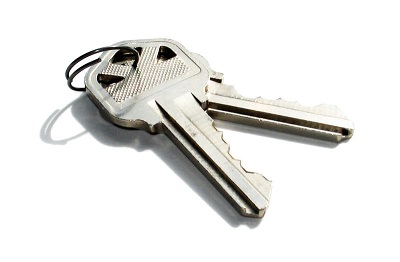

Ключ

Изделие, служащее для приведения в действие запирающих устройств замка или штифтов цилиндрового механизма, обеспечивающее выход засова из корпуса замка.

Защитно-декоративная планка

Изделие, устанавливаемое на дверях или окнах, служащее для декоративного оформления ручки, цилиндрового механизма замка, отверстия для ключа или для защиты цилиндрового механизма от принудительной поломки.
